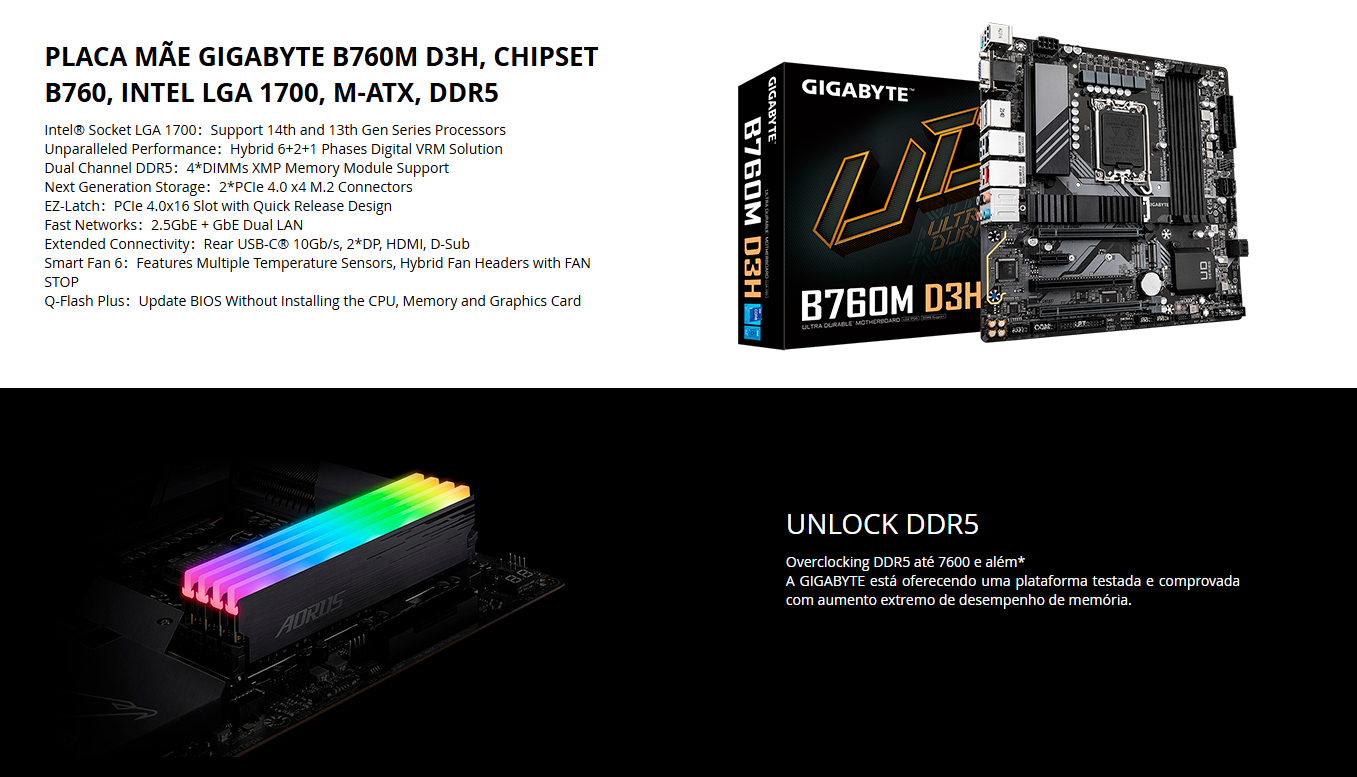

Marca:
Gigabyte
Modelo:
B760M D3H DDR5
CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™ de 14ª, 13ª e 12ª geração, Pentium® Gold e Celeron® (
acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
O cache L3 varia de acordo com a CPU
Chipset:
Chipset Intel® B760 Express
Memória:
Suporte para DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) Módulos de memória MT/s
4 soquetes DDR5 DIMM que suportam até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC DIMM sem buffer 1Rx8/2Rx8 (operam no modo não ECC )
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de DRAM módulos, consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)
Gráficos Onboard:
Processador gráfico integrado - suporte para gráficos HD Intel®:
* 1 porta D-Sub, com suporte para resolução máxima de 1920x1200 a 60 Hz
* 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
* Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até quatro monitores ao mesmo tempo
Áudio:
Realtek® Audio CODEC
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

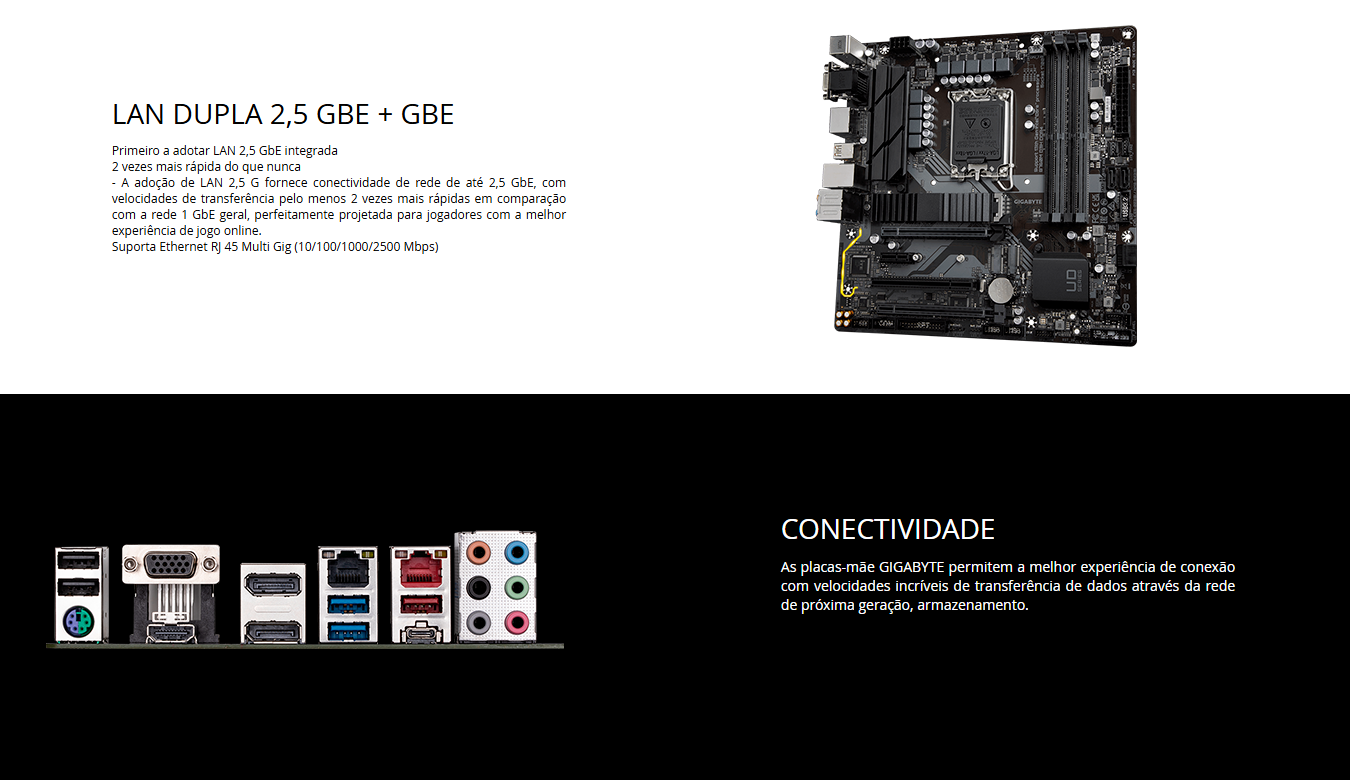

LAN:
Chip Intel® 2,5 GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) (porta RJ-45 vermelha)
Chip Intel® GbE LAN (1 Gbps/100 Mbps/10 Mbps) (porta RJ-45 preta)
Slots de Expansão:
CPU:
* 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.C
hipset:
* 1 x slot PCI Express x16, com suporte para PCIe 3.0 e rodando em x4 (PCIEX4)
* 1 x slot PCI Express x1, com suporte para PCIe 3.0 e rodando em x1
* 1 x slot PCI
* 1 x conector M.2 Socket 1 para um módulo sem fio Intel® CNVi (M2_WIFI)
Interface de armazenamento:
CPU:
* 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
* 1 x conector M.2 (soquete 3, chave M, tipo 2280 PCIe Suporte SSD 4.0 x4/x2) (M2P_SB)
* 4 conectores SATA 6 Gb/s
Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
* 1 x porta USB Type-C® no painel traseiro, com suporte para USB 3.2 Gen 2
* 1 x porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
* 4 x portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
* 2 portas USB 2.0/1.1 no painel traseiro
Chipset+Hub USB 2.0:
* 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçote de ventilador de CPU
3 x cabeçotes de ventilador de sistema
1 x cabeçote de faixa de LED endereçável
1 x cabeçote de tira de LED RGB
2 x soquete M.2 3 conectores
4 x Conectores SATA 6Gb/s
1 x conector do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x conector S/PDIF Out
2 x conectores de placa adicional Thunderbolt™
1 x Trusted Platform Cabeçalho do módulo (
apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
1 x cabeçalho de porta serial
1 x cabeçalho de porta paralela
1 x botão de reinicialização
1 x Q-Flash Plus botão
1 x botão Limpar CMOS
1 x jumper de redefinição
Conectores Painel Traseiro:
1 x porta de teclado/mouse PS/2
1 x porta USB Type-C®, com suporte para USB 3.2 Gen 2
1 x porta USB 3.2 Gen 2 Type-A (vermelha)
2 x portas USB 3.2 Gen 1
2 x USB 2.0/1.1 portas
1 x porta D-Sub
1 x porta HDMI
2 x DisplayPorts
2 x portas RJ-45
6 x conectores de áudio
Controlador E/S:
Chip controlador de E/S iTE®
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.
BIOS:
1 x flash de 128 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
