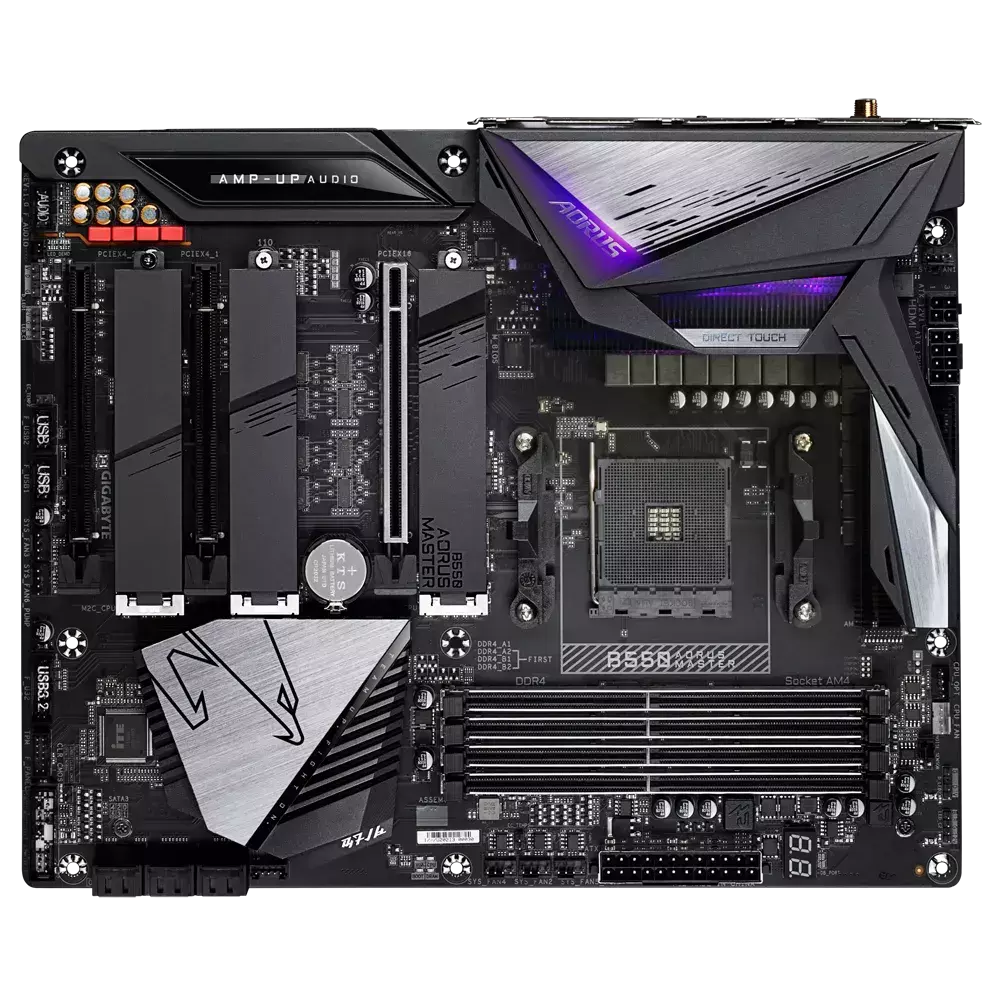

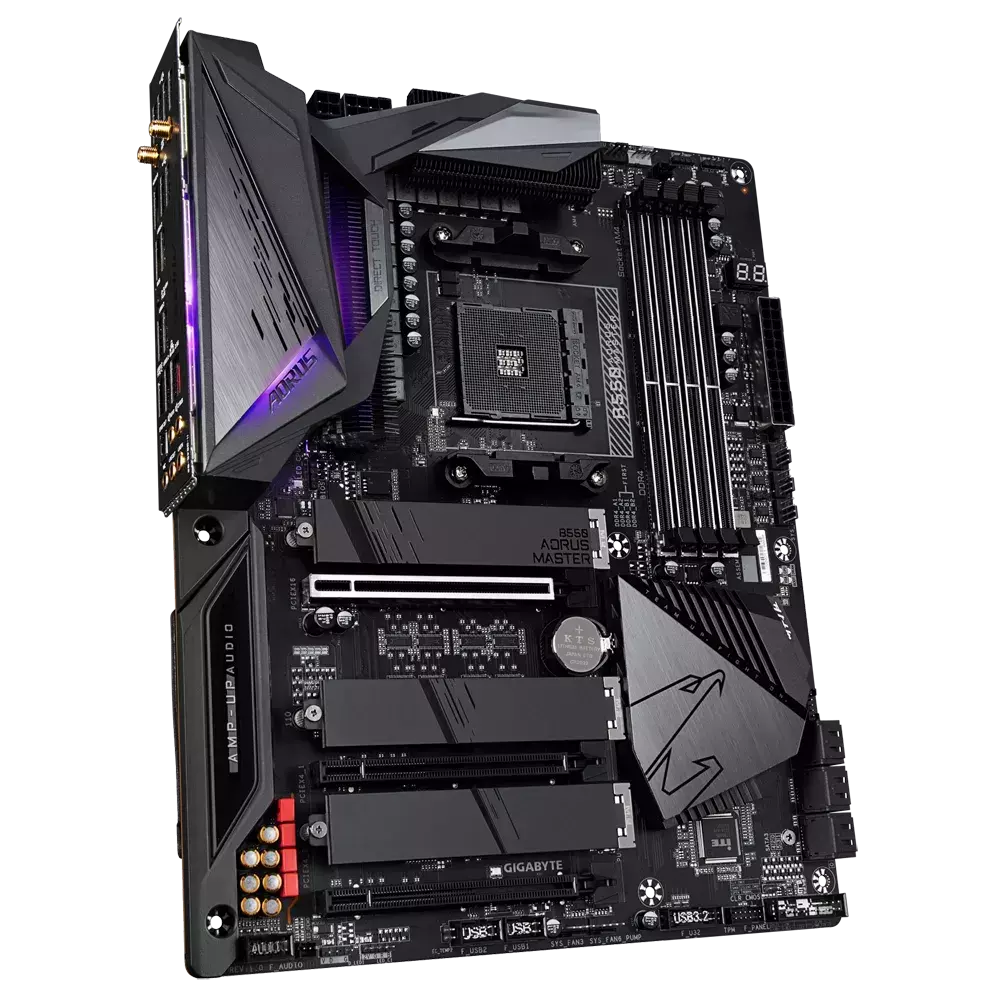

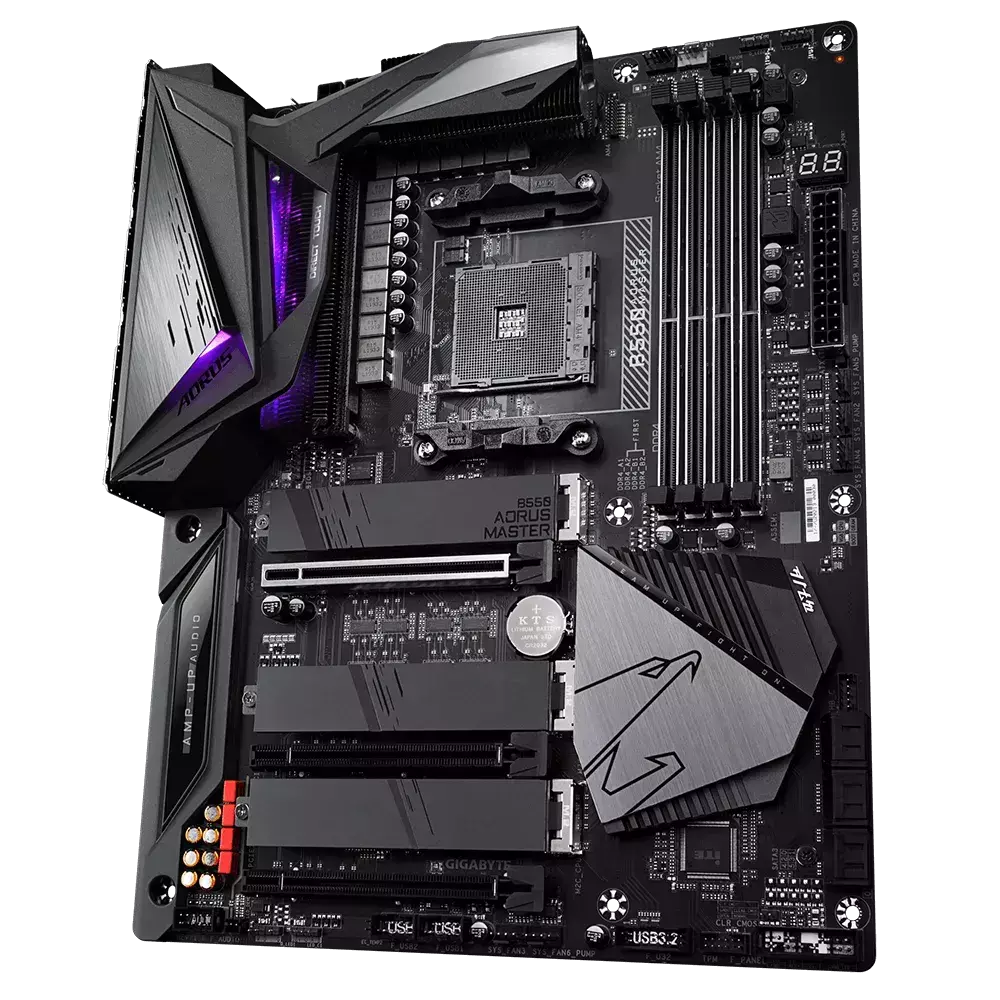

- Marca: Aorus
- Modelo: B550 AORUS MASTER
Especificações:
CPU:
- AMD Socket AM4, suporte para: processadores AMD Ryzen de 3ª geração / AMD Ryzen de nova geração com processadores gráficos Radeon
- TDP: 105W
* Consulte "Lista de suporte da CPU" para obter mais informações.
Chipset:
- AMD B550
Memória:
- 4 Soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
- Processadores AMD Ryzen de terceira geração: Suporte para DDR4 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / Módulos de memória 3200/2933/2667/2400/2133 MHz
- Nova geração de processadores AMD Ryzen com Radeon Graphics: Suporte para DDR4 5400 (OC) / 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 Módulos de memória (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC
- Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos Onboard:
Integrado na nova geração de processadores AMD Ryzen com Radeon Graphics:
- 1 x porta HDMI, suportando uma resolução máxima de 4096 x 2160 a 60 Hz
* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.
- Memória compartilhada máxima de 16 GB
Áudio:
- Codec Realtek ALC1220-VB
* O conector de saída de linha do painel traseiro suporta áudio DSD
- Suporte para DTS: X Ultra
- Áudio de alta definição
- 2/4 / 5.1 / 7.1 canais
- Suporte para saída S / PDIF
LAN:
- Chip LAN Realtek de 2,5 GbE (2,5 Gbit / 1 Gbit / 100 Mbit)
Módulo de comunicação sem fio:
- Intel Wi-Fi 6 AX200
- WIFI a, b, g, n, ac com recursos wave 2, ax, suportando banda dupla de 2,4 / 5 GHz
- BLUETOOTH 5
- Suporte para padrão sem fio de 11ax 160MHz e taxa de dados de até 2,4 Gbps
* A taxa de dados real pode variar dependendo do ambiente e do equipamento.
Slots de Expansão:
1 Slot PCI Express x16 (PCIEX16), integrado na CPU:
- Os processadores AMD Ryzen de 3ª geração suportam o modo PCIe 4.0 x16
- Os processadores AMD Ryzen de nova geração com gráficos Radeon suportam o modo PCIe 3.0 x16
* Para um desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, instale-a no slot PCIEX16.
* O slot PCIEX16 compartilha largura de banda com os conectores M2B_CPU e M2C_CPU. O slot PCIEX16 opera no modo até x8 quando um dispositivo é instalado no conector M2B_CPU ou M2C_CPU.
2 Slots PCI Express x16 (PCIEX4_1 / PCIEX4_2), integrados no chipset:
- Suporte ao modo PCIe 3.0 x4
* O slot PCIEX4_2 compartilha largura de banda com os conectores SATA3 4, 5. O slot PCIEX4_2 opera no modo até x2 quando um dispositivo é instalado no conector SATA3 4 ou SATA3 5.
Interface de Armazenamento:
1 x Conector M.2 (M2A_CPU), integrado na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2280/22110:
- Os processadores AMD Ryzen de 3ª geração suportam SSDs SATA e PCIe 4.0 x4 / x2
- Os processadores AMD Ryzen de nova geração com gráficos Radeon ™ suportam SSDs SATA e PCIe 3.0 x4 / x2
2 x Conectores M.2 (M2B_CPU / M2C_CPU), integrados na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2280/22110 SSDs:
- Os processadores AMD Ryzen de 3ª geração suportam SSDs PCIe 4.0 x4 / x2
- Os processadores AMD Ryzen de nova geração com gráficos Radeon ™ suportam SSDs PCIe 3.0 x4 / x2
6 x conectores SATA 6Gb/s, integrados no chipset:
- Suporte para RAID 0, RAID 1 e RAID 10
USB:
CPU - 4 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
Chipset:
- 1 porta USB Type-C ™ no painel traseiro, com suporte a USB 3.2 Gen 2
- 1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
- 2 x portas USB 2.0 / 1.1 no painel traseiro
Chipset + 2 hubs USB 2.0:
- 8 x portas USB 2.0 / 1.1 (4 portas no painel traseiro, 4 portas disponíveis nos conectores USB internos)
Conectores Internos I/O:
- 1 x Conector de alimentação principal ATX de 24 pinos
- 1 x Conector de alimentação ATX 12V de 8 pinos
- 1 x Conector de alimentação ATX 12V de 4 pinos
- 1 x Cabeçalho de ventilador da CPU
- 1 x Cabeçalho do ventilador da CPU de refrigeração a água
- 4 x Cabeçalhos de ventilador do sistema
- 2 x Cabeçalhos da bomba de refrigeração do sistema / ventilador de água
- 2 x Cabeçalhos de fita LED endereçáveis
- 2 x Cabeçalhos de faixa de LED RGB
- 1 x Resfriador de CPU faixa de LED / RGB LED faixa
- 3 x Soquete M.2 3 conectores
- 6 x Conectores SATA de 6 Gb / s
- 1 x Cabeçalho do painel frontal
- 1 x Conector de áudio no painel frontal
- 1 x Conector USB 3.2 Gen 1
- 2 x Cabeçalhos USB 2.0 / 1.1
- 1 x Cabeçalho de detecção de ruído
- 1 x Cabeçalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
- 1 x Jumper CMOS claro
- 2 x Conectores de sensor de temperatura
- 1 x Cabeçalho Thunderbolt

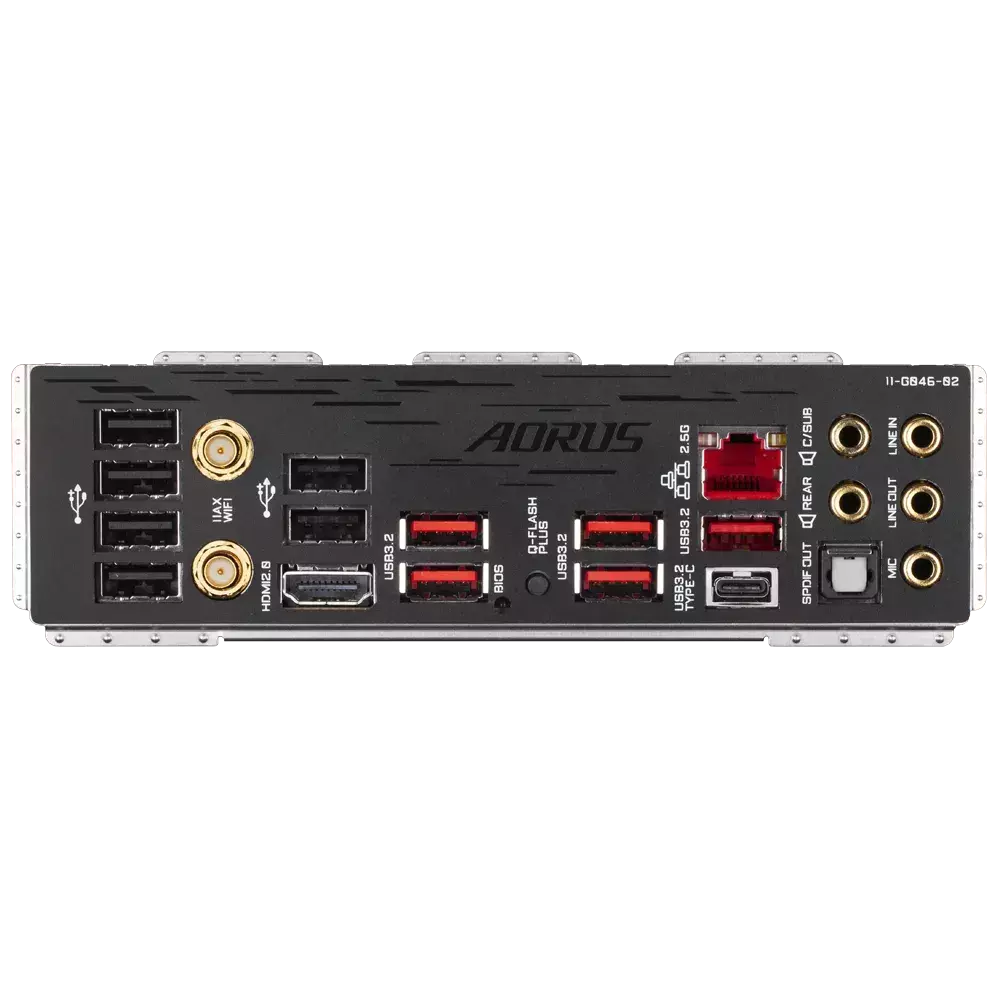

Conectores Painel Traseiro:
- 2 x Conectores de antena SMA (2T2R)
- 1 x Porta HDMI
- 6 x Portas USB 2.0 / 1.1
- 5 x Portas USB 3.2 Gen 2 Tipo A (vermelho)
- 1 x Porta USB Type-C, com suporte a USB 3.2 Gen 2
- 1 x Botão Q-Flash Plus
- 1 x Porta RJ-45
- 1 x Conector de saída S / PDIF óptico
- 5 x Tomadas de áudio
Controlador I/O:
- iTE I/O Controller Chip
Monitoramento H/W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de vazão de resfriamento de água
- Aviso de superaquecimento
- Aviso de falha do ventilador
- Controle de velocidade do ventilador*
- Detecção de ruído
* O suporte à função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
BIOS:
- Flash de 2 x 256 Mbit
- Uso do BIOS AMI UEFI licenciado
- Suporte para DualBIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Sistema Operacional:
- Suporte para Windows 10 de 64 bits
Fator de forma:
- ATX: 30.5 x 24.4cm
Conteúdo da embalagem:
- Placa-Mãe Gigabyte B550 Aorus Master
- Antena Wi-Fi
- Parafusos M.2
